Wo finde ich Vorlagen

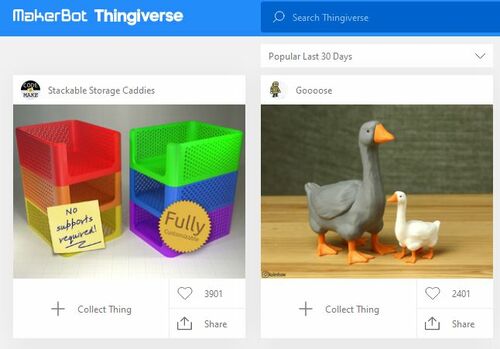

Im Internet gibt es einige Plattformen, auf denen Benutzer eigene Modelle zu Verfügung stellen. Thingiverse ist eine solche Plattform und sie bietet einige tausend Modelle aus den verschiedensten Bereichen. Sie reichen vom einfachen Stifthalter bis hin zu komplexen DIY Projekten wie z.B. kleinen Robotern.

Auch wenn die Auswahl groß ist, so findet sich kein auf Anhieb passendes Objekt. Allerdings kann man sich aus verschiedenen Objekten etwas passendes zusammenstellen und sie nach den eigenen Bedürfnissen abändern. Solche „Remix“ Objekte können wiederum anderen Nutzern zu Verfügung gestellt werden.

Wie passe ich das Design an

Die Modelle werden im STL Format als Netzwerkkörper (Mesh) bereit gestellt, wodurch sich die Möglichkeit ergibt diese neu zu mischen (remix).

Ein beliebtes Werkzeug dafür ist z.B. der Meshmixer, der es erlaubt Netzkörper zusammen zu fügen, zu editieren und mittels vieler weiterer Funktionen zu Verändern.

Für die Stehlampe wurden zwei Objekte verwendet:

“Drogon fire dragon lamp” (thing 3648004) by bozzman

Hierbei handelt es sich im Original um eine Tischlampe, die sich aber auch gut auf dem Sockel der Stehlampe machen würde.

“Round Tower w/Open Doors” (thing 3639767) by Helias_de_Nappo

Das Leuchtobjekt braucht noch einen Sockel. Hierfür wird der Round Tower zweckentfremdet und angepasst.

Mittels Meshmix wurden die Abmessung der Drachenlampe um die Hälfte reduziert und der Flammenkegel mittels einer booleschen Subtraktion so angepasst, dass er auf die Zinnen des Turms passt.

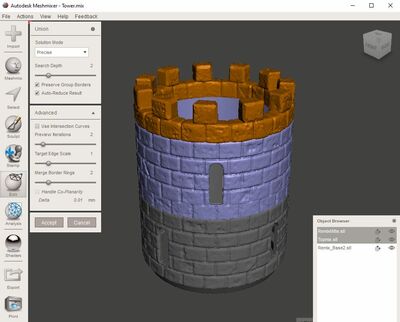

Die verschiedenen Segmente des Turm wurden so zusammen geschnitten und zu einem Objekt vereint, dass der Bereich der Glühbirne abgedeckt ist.

Das Drucken

Der Turm und das Feuer wurden mit einem Filamentdrucker (FDM) realisiert. Beim Turm kam graues ABS zum Einsatz und das Feuer wurde mit transparenten PETG gedruckt.

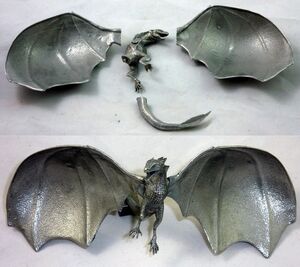

Da der Drache eine etwas komplexere Geometrie hat wurde er in drei Teilen gefertigt, die danach zusammen geklebt wurden. Als Material wurde Aluminium gewählt, da die stabil und leicht ist und die Metalloptik einen schönen Effekt in Kombination mit dem Licht erzielt.

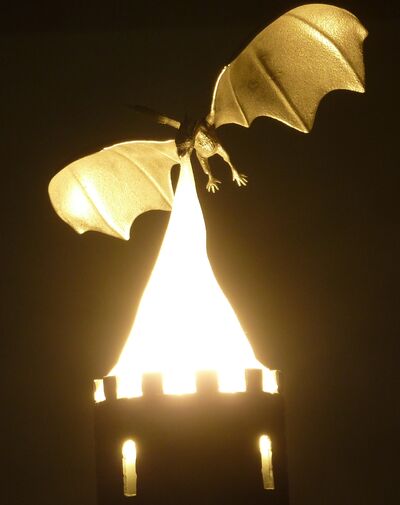

Das Ergebnis

… kann sich sehen lassen. Dank des transparenten PETG kann man die Lampe tatsächlich noch zum Lesen verwenden und der Drache sorgt noch für die passende Atmosphäre für einen Fantasy Roman.

Natürlich ist das Ergebnis auch auf Thingiverse zu finden „Dragon floor lamp remix“ (thing 5466802)
