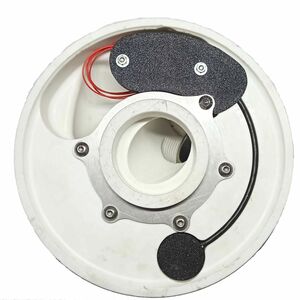

Der original Kopf

Das Habanero Kreislauftauchgerät ist mit einem Sensorplatz für Sauerstoff ausgestattet. Mittlerweile gibt es auch Sensoren für Kohlendioxid Überwachung und das Gerät soll um einen zusätzlichen Sensorplatz erweitert werden, damit O2 und CO2 parallel gemessen werden können.

Der Kopf des Habanero ist aus massiven Kunststoff, weswegen es sich anbietet den Platz für den neuen Sensor zu fräsen.

Original Kopf scannen

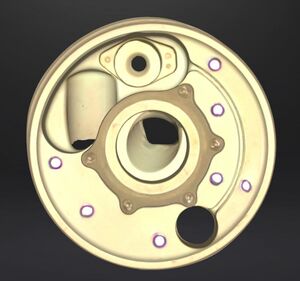

Um die Abmessungen des Kopfes nicht manuell vermessen zu müssen wird er eingescannt. Im Konstruktionsprogramm lassen sich dann die Abmessungen einfach übertragen und die Fräsbahnen können anhand der Flächen definiert werden

Sensorhalter konstruieren

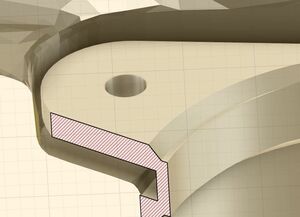

Der neue Sensoreinsatz wird so konstruiert, dass die vorhandene Vertiefung wiederverwendet werden kann und nur etwas erweitert werden muss. Probeweise kann das modellierte Teil schon in den gescannten Kopf eingesetzt werden

Sensoreinsatz fertigen

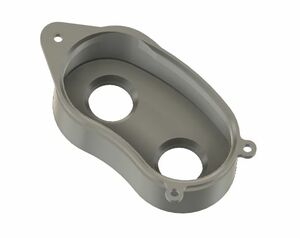

Der neue Sensoreinsatz wird dann in Edelstahl 316L gefertigt. Die Gewinde sind schon modelliert, werden aber noch nachgeschnitten.

Fertifungsbedingt ist die Oberfläche von additiv gefertigten Objekten nicht optimal für Dichtungen, deshalb wird die Nut für den O-Ring manuell nachgearbeitet.

Neues Sensorinterface

Ursprünglich wurde ein Analogsensor für die Messung der Sauerstoffwerte eingesetzt. Diese Schnittstelle wird durch eine digitale Schnittstelle ersetzt, bei welcher der UART Multiplexer der Firma HeinrichsWeikamp zum Einsatz kommt. Die Befestigungsplatte wird auch an die neue Geometrie des Kopfes angepasst und mittels 3D Druck Verfahren hergestellt.

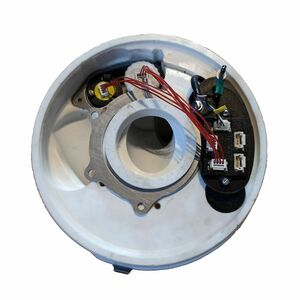

Der neue Kopf

Mit überschaubaren Aufwand und Kosten lässt sich ein bewährtes Gerät auf den neuesten Stand der Technik bringen. Die zusätzliche CO2 Überwachung erhöht die Sicherheit während des Tauchens und mit dem neuen, digitalen Sauerstoffsensor fällt die Notwendigkeit weg, regelmäßig den Sensor austauschen zu müssen.
